Perancangan Jaringan Dengan Cisco Packet Tracer

Pendahuluan

Latar Belakang

Komunikasi merupakan salah satu cara manusia untuk mengetahui banyak hal di dunia ini. komunikasi ini dilakukan dengan 2 orang atau lebih dan memiliki informasi atau pesan yang akan di sampaikan. pada zaman sekarang ini jika ingin melakukan komunikasi kita tidak perlu bertemu langsung dengan orang yang akan kita ajak berbicara. saat ini komunikasi bisa dilakukan dengan cara dalam jaringan. banyak aplikasi atau software yang bisa kita gunakan untuk berkomunikasi seperti whatsapp, facebook, instagram. jadi pesan yang akan di sampaikan itu melewati media transmisi bisa berupa kabel atau nirkabael yang berada pada suatu jaringan dengan cakupan yang luas. nah kali pada artikel ini akan ada perancangan jaringan dengan menggunakan cicco packet tracer dan mengetahui proses pesan berjalan dari device pengirim ke penerima.

Maksud dan Tujuan

Artikel kali ini memiliki beberapa maksud dan tujuan sebagai berikut:

1. Mengetahui tentang packet tracer

2. Mengetahui tentang perangkat dalam jaringan

3. Mengetahui tentang pengalamatan jaringan

4. Mengetahui Topologi Jaringan

5. Mengetahui konfigurasi jaringan

Teori Dasar

Packet Tracer

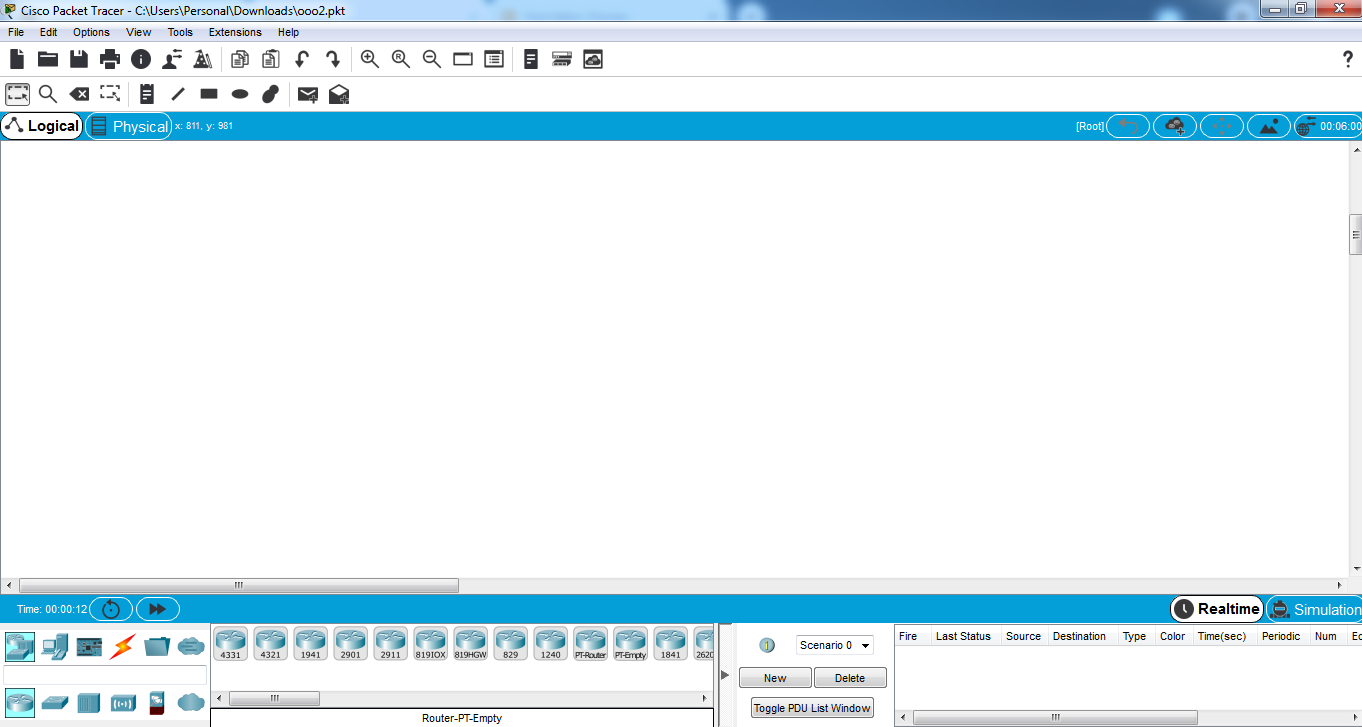

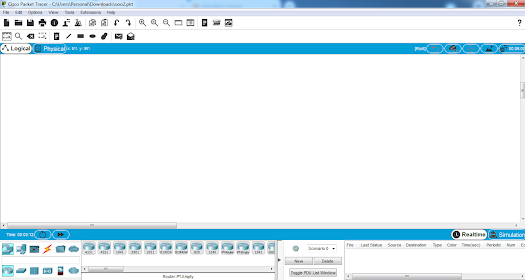

Packet tracer merupakan software simulasi jaringan yang di kembangkan oleh Cisco. softwarea ini digunakan untuk melakukan percobaan atau simulasi dari jaringan yang akan dibuat. packet tracer memungkinkan untuk pengguna membuat design sesuai keinginannya dan dapat mencoba berbagai macam protokol jaringan dengan mudah. Pada software ini pengguna dapat menggunakan berbagai jenis device network seperti switch, router, acceest point, hub dan juga berbagai jenis kabel LAN (straight, cross, console) dan sebagainya.

Langkah Kerja

Alat dan Bahan

1. Laptop

2. Software Cisco Packet Tracer

3. Buku

Studi Kasus

Buatlah rancangan topologi dan pembagian alamat IP serta simulasikan dengan Simulator(Packet Tracer atau GNS3) dengan spesifikasi sebagai berikut:

Memiliki sebuah web server dan database server
Memiliki sebuah router sebagai gateway untuk menyambungkan ke Internet
Memiliki sebuah koneksi wireless yang menggunakan fasilitas hotspot
Memiliki 25 client yang mengakses Internet menggunakan wireless
Memiliki 25 client yang mengakses internet menggunakan kabel
3 buah router yang saling terhubung
IP Network untuk Local Area: 192.168.x.0/24 (x merupakan tanggal lahir)
Pembagian IP dalam Local Area dihitung menggunakan Subnetting

Subnetting jaringan Untuk menentukan IP address yang digunakan pada masing-masing jaringan,
diperlukan perhitungan subnetting dengan ketentuan sebagai berikut (urutan subnetting dimulai dari host terbanyak):

Jaringan Banjarmasin(wireless (WLAN)): 24 client + 1 interface router (25 host)
Jaringan Sampit(kabel (LAN)): 24 client + 1 interface router (25 host)
Jaringan Jakarta (Server) : 1 server + 1 interface router (2 host)
Jaringan Jakarta-Sampit(WAN1): 2 interface
Jaringan Sampit - Banjarmasin (WAN2): 2 interface
IP address yang digunakan 192.168.x.0/24 (x dapat diganti dari tanggal lahir, dalam contoh ini diambil angka 1), sehingga diperoleh subnetting untuk masing-masing jaringan:
Jaringan wireless 25 host: 192.168.1.0/27
Jaringan kabel 25 hots: 192.168.1.32/27

Subnetting

Subnetting merupakan proses pembagian atau pemecahan network besar mencadi network - network yang lebih kecil atau disebut subnetwork. subnetting ini dilaklukan untuk menyesuaikan dengan banyaknya host yang akan digunakan.

Penyelesaian Kasus diatas:

IP yang di berikan 192.168.5.0/24

1. IP lokal Sampit (25 host)

Host = 2^5 - 2 = 30 host >> 5 berasal dari banyaknya angka 0

Subnet = 2^3 = 8 network >> 3 berasal dari banyaknya angka 1

Netmask = 256 - 32 = 224 (255.255.255.224)

Network = 192.168.5.0 /27

Gateway = 192.168.5.1 /27

IP Valid = 192.168.5.2 - 192.168.5.30

Broadcast = 192.168.5.31 /27

2. IP lokal Banjar (25 host)

Host = 2^5 - 2 = 30 host >> 5 berasal dari banyaknya angka 0

Subnet = 2^3 = 8 network >> 3 berasal dari banyaknya angka 1

Netmask = 256 - 32 = 224 (255.255.255.224)

Network = 192.168.5.32 /27

Gateway = 192.168.5.33 /27

IP Valid = 192.168.5.34 - 192.168.5.62

Broadcast = 192.168.5.63 /27

3. IP Server (2 host)

Host = 2^2 - 2 = 2 host >> 2 berasal dari banyaknya angka 0

Subnet = 2^6 = 64 network >> 6 berasal dari banyaknya angka 1

Netmask = 256 - 4 = 252 (255.255.255.252)

Network = 192.168.5.64 /30

Gateway = 192.168.5.65 /30

IP Valid = 192.168.5.66

Broadcast = 192.168.5.67 /30

4. IP Server (2 host)

Host = 2^2 - 2 = 2 host >> 2 berasal dari banyaknya angka 0

Subnet = 2^6 = 64 network >> 6 berasal dari banyaknya angka 1

Netmask = 256 - 4 = 252 (255.255.255.252)

Network = 192.168.5.68 /30

Gateway = 192.168.5.69 /30

IP Valid = 192.168.5.70

Broadcast = 192.168.5.71 /30

5. IP Server (2 host)

Host = 2^2 - 2 = 2 host >> 2 berasal dari banyaknya angka 0

Subnet = 2^6 = 64 network >> 6 berasal dari banyaknya angka 1

Netmask = 256 - 4 = 252 (255.255.255.252)

Network = 192.168.5.72 /30

Gateway = 192.168.5.73 /30

IP Valid = 192.168.5.74

Broadcast = 192.168.5.75 /30

Pembagian Jaringan

Topologi

Topologi merupakan sebuah struktur atau desain yang di buat agar komputer dapat saling terhubung satu sama lain dan membentuk sebuah jaringan. Untuk menghubungkan jaringan tersebut bisa menggunakan media kabel ataupun nirkabel (gelombang elektromagnetik).

Topologi berfungsi untuk menghubungkan dua atau lebih device agar dapat saling berkomunikasi dan berbagi informasi. topologi memiliki berbagai macam, seperti:

Topologi star, memiliki bentuk atau susunan seperti namanya yaitu star, biasanya menggunakan switch untuk menghubungkannya antar komputer.
Topologi bus, merupakan topologi yang menggunakan kabel coaxial. topologi ini terbentuk dengan membentangkan kabel yang panjang, kemudian komputer terhubung dengan kabel tersebut dan di akhiri dengan satu terminator.
Topologi ring, topologi ini berbentuk melingkar seperti cincin dimana di setiap titik/node berfungsi sebagai repeater atau penguat sinyal yang dikirimkan.
Topologi mesh, topologi ini merupakan topologi gabungan dari topologi ring dan topologi star. pada topologi ini setiap device terhubung satu sama lain secara langsung yang ada pada jaringan tersebut.
Topologi tree, merupakan topologi gabungan dari beberapa topologi star yang du hubungkan dengan topologi bus, jadi setiap topologi star yang dibangun akan terhubung dengan topologi star yang lain melalui topologi bus.

Penyelesaian Kasus di atas:

Device yang digunakan adalah 3 router, 2 switch, 1 accest point, 1 server, 2 PC, dan 2 Laptop

Berikut bentuk topologinya

Konfigurasi yang dilakukan

1. Konfigurasi Server
Membuat web server, database server, dan setting ip server

Setting IP Server, klik server > dekstop > ip config

Setting web dan database server, klik server > services > HTTP > index.html (edit)

Setting dns server, klik server > services > DNS

masukkan nama dan juga addressnya (IP server)

2. Konfigurasi Router

Setting ip pada masing – masing router, klik router > config > interface (fastethernet / serial) sesuaikan dengan ip yang akan disetting, dan juga hidupkan interface tersebut

Untuk router jkt yang di setting adalah fastethernet 0/0 dan serial 2/0
Untuk router Sampit yang di setting adalah fastethernet 0/0, serial 2/0 dan serial 3/0
Untuk router Banjar yang di setting adalah fastethernet 0/0 dan serial 2/0
*pembagian ip lihat pada tabel

Setting DHCP pada router banjar klik router banjar > CLI
